安全等級 |
Type4 Cat.4 PL e |
執行標準 |
GB/19436.1;GB/T19436.2;GB4584-2007;IEC 61496-1;IEC 61496-2 |
光學特性 |
檢測光源 |
紅外LED(中心波長940nm) |
保護高度 |
光軸間距×(光束數-1) |
EAA |
滿足IEC 61496-2要求,檢測距離在3m以上時,EAA<2.5° |
光軸間距 |
10mm |
20mm |
40mm |
檢測精度 |
18mm |
28mm |
48mm |
光速數 |
16、20...72 |
8、12...72 |
4、6...68 |
保護長度 |
A型:0~6m,B型:0~12m,D型:0~20m |
環境特性 |
環境溫度 |
工作 |
-10℃~55℃(無結霜及凝霧) |
存儲 |
-40℃~70℃ |
環境濕度 |
工作 |
35%RH~85%RH |
存儲 |
35%RH~95%RH |
抗光干擾 |
白熾光源 |
3000Lux |
熒光光源 |
3000Lux |
太陽光源 |
10000Lux |
EMC |
EMS |
符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求 |
EMI |
符合EN61326-1和EN55011中對工業現場的電磁輻射要求 |
抗振動 |
頻率10Hz~55Hz;振幅:0.35±0.05mm;掃描次數:三軸,每軸20次 |
抗沖擊 |
加速度10g;脈沖持續時間:16ms;碰撞次數:三軸,每軸1000±10次 |
防護等級 |
IP65 |
外形尺寸 |
52×36×J1/J2mm(J1為主光幕/受光器長度;J2為副光幕發/受光器長度) |
電氣特性 |
電源電壓 |
DC24V±10% |
消耗電流 |
發光器 |
≤300mA |
受光器 |
≤100mA |
輸出特性 |

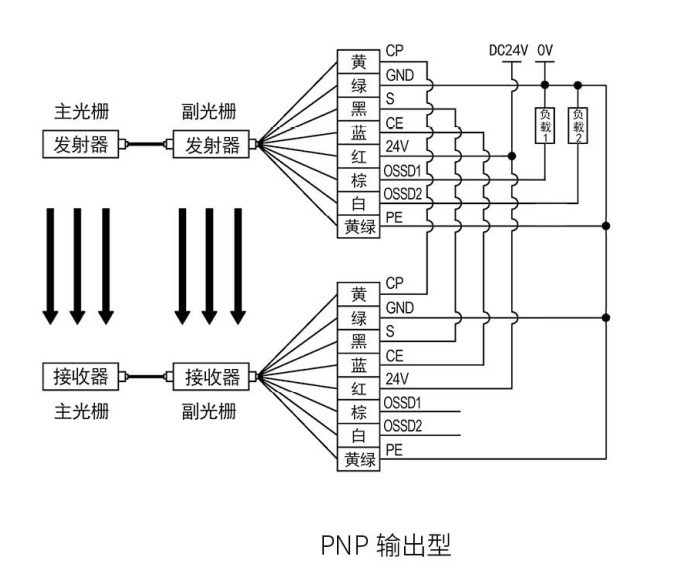

PNP輸出 |
PNP晶體管輸出×2(通光時ON)、負載電流300mA以下,殘留電壓≤3V以下(排除導線延長的影響) |

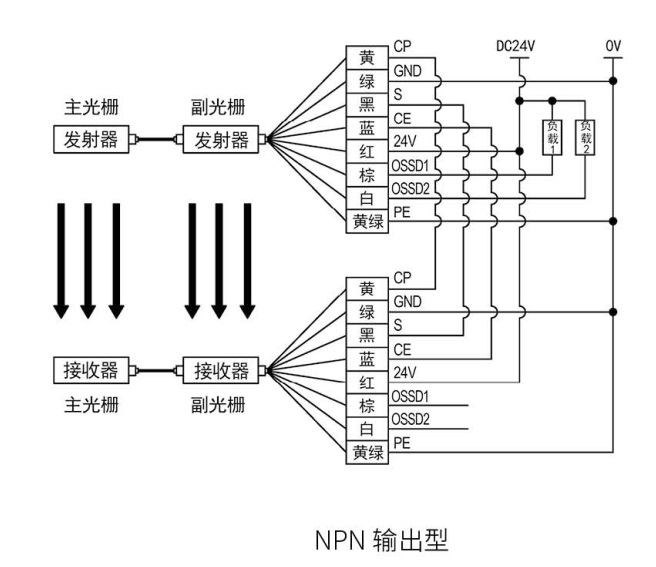

NPN輸出 |
NPN晶體管輸出×2(通光時ON)、負載電流300mA以下,殘留電壓≤3以下(排除導線延長的影響) |
光束數 |
光軸間距10 |
光軸間距20 |
光軸間距40 |
檢測精度18 |
檢測精度28 |
檢測精度48 |
規格型號 |
保護高度 |
規格型號 |
保護高度 |
規格型號 |
保護高度 |
4 |
|
|
|
|
KS06()*0440G2#T |
120 |
6 |
|
|
|
|
KS06()*0640G2#T |
200 |
8 |
|
|
KS06()*0820G2#T |
140 |
KS06()*0840G2#T |
280 |
10 |
|
|
KS06()*1020G2#T |
180 |
KS06()*1040G2#T |
360 |
12 |
|
|
KS06()*1220G2#T |
220 |
KS06()*1240G2#T |
440 |
14 |
|
|
KS06()*1420G2#T |
260 |
KS06()*1440G2#T |
520 |
16 |
KS06()*1610G2#T |
150 |
KS06()*1620G2#T |
300 |
KS06()*1640G2#T |
600 |
18 |
|
|
KS06()*1820G2#T |
340 |
KS06()*1840G2#T |
680 |
20 |
KS06()*2010G2#T |
190 |
KS06()*2020G2#T |
380 |
KS06()*2040G2#T |
760 |
22 |
|
|
KS06()*2220G2#T |
420 |
KS06()*2240G2#T |
840 |
24 |
KS06()*2410G2#T |
230 |
KS06()*2420G2#T |
460 |
KS06()*2440G2#T |
920 |
26 |
|
|
KS06()*2620G2#T |
500 |
KS06()*2640G2#T |
1000 |
28 |
KS06()*2810G2#T |
270 |
KS06()*2820G2#T |
540 |
KS06()*2840G2#T |
1080 |
30 |
|
|
KS06()*3020G2#T |
580 |
KS06()*3040G2#T |
1160 |
32 |
KS06()*3210G2#T |
310 |
KS06()*3220G2#T |
620 |
KS06()*3240G2#T |
1240 |
34 |
|
|
KS06()*3420G2#T |
660 |
KS06()*3440G2#T |
1320 |
36 |
KS06()*3610G2#T |
350 |
KS06()*3620G2#T |
700 |
KS06()*3640G2#T |
1400 |
38 |
|
|
KS06()*3820G2#T |
740 |
KS06()*3840G2#T |
1480 |
40 |
KS06()*4010G2#T |
390 |
KS06()*4020G2#T |
780 |
KS06()*4040G2#T |
1560 |
42 |
|
|
KS06()*4220G2#T |
820 |
KS06()*4240G2#T |
1640 |
44 |
KS06()*4410G2#T |
430 |
KS06()*4420G2#T |
860 |
KS06()*4440G2#T |
1720 |
46 |
|
|
KS06()*4620G2#T |
900 |
KS06()*4640G2#T |
1800 |
48 |
KS06()*4810G2#T |
470 |
KS06()*4820G2#T |
940 |
KS06()*4820G2#T |
1880 |
50 |
|
|
KS06()*5020G2#T |
980 |
KS06()*5040G2#T |
1960 |
52 |
KS06()*5210G2#T |
510 |
KS06()*5220G2#T |
1020 |
KS06()*5240G2#T |
2040 |
54 |
|
|
KS06()*5420G2#T |
1060 |
KS06()*5440G2#T |
2120 |
56 |
KS06()*5610G2#T |
550 |
KS06()*5620G2#T |
1100 |
KS06()*5640G2#T |
2200 |
58 |
|
|
KS06()*5820G2#T |
1140 |
KS06()*5840G2#T |
2280 |
60 |
KS06()*6010G2#T |
590 |
KS06()*6020G2#T |
1180 |
KS06()*6040G2#T |
2360 |
62 |
|
|
KS06()*6220G2#T |
1220 |
KS06()*6240G2#T |
2440 |
64 |
KS06()*6410G2#T |
630 |
KS06()*6420G2#T |
1260 |
KS06()*6440G2#T |
2520 |
66 |
|
|
KS06()*6620G2#T |
1300 |
KS06()*6640G2#T |
2600 |
68 |
KS06()*6810G2#T |
670 |
KS06()*6820G2#T |
1340 |
KS06()*6840G2#T |
2680 |
70 |
|
|
KS06()*7020G2#T |
1380 |
|
|
72 |
KS06()*7210G2#T |
710 |
KS06()*7220G2#T |
1420 |
|
|

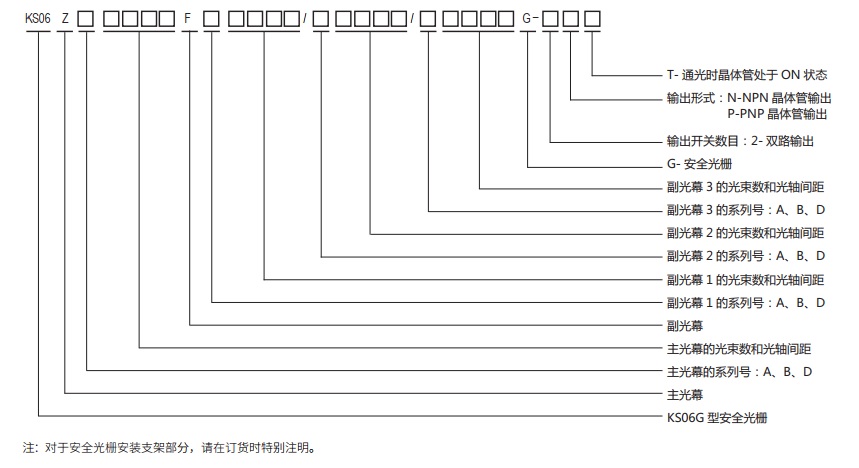

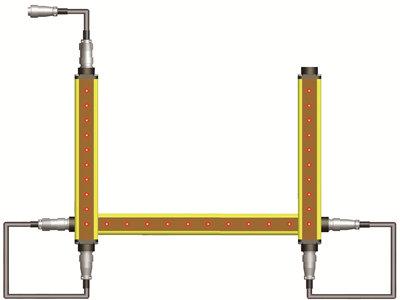

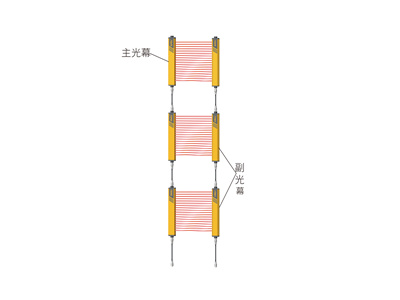

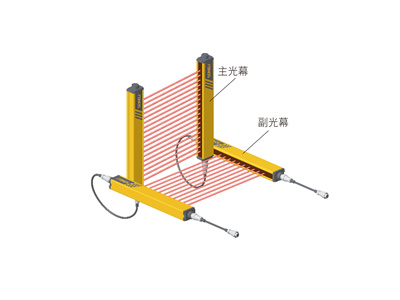

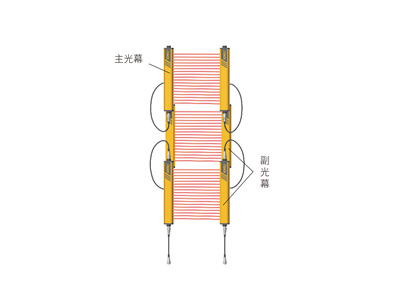

注:規格型號中()表示主/副光幕編號,Z表示主光幕,F(xiàn)1/F2/F3表示副光幕序號;*表示檢測距離系列號,A系列0-6m,B系列0-12m,D系列0-20m;#表示輸出形式,P表示PNP輸出,N表示NPN輸出。光軸間距10mm副光柵用防護罩增加10mm(單位mm) |
H表示保護高度,J表示發光器、受光器長度,L表示鋼管長度,C表示防護罩長度(單位:mm)
注:黃底部分表示級連式安全光柵不提供此規格最后一級副光幕;光軸間距10mm的副光幕用防護罩長度增加10mm
光束數 |
光軸間距10 |
光軸間距20 |
光軸間距40 |
檢測精度18 |
檢測精度28 |
檢測精度48 |
H |
主光柵J1 |
副光柵J2 |
L |
C |
H |
主光柵J1 |
副光柵J2 |
L |
C |
H |
主光柵J1 |
副光柵J2 |
L |
C |
4 |
|
|
|
|
|
|
|
|
|
|
120 |
239 |
249 |
500 |
300 |
6 |
|
|
|
|
|
|
|
|
|
|
200 |
319 |
329 |
500 |
380 |
8 |
|
|
|
|
|
140 |
239 |
249 |
500 |
300 |
280 |
399 |
409 |
750 |
460 |
10 |
|
|
|
|
|
180 |
279 |
289 |
500 |
340 |
360 |
479 |
489 |
750 |
540 |
12 |
|
|
|
|
|
220 |
319 |
329 |
500 |
380 |
440 |
559 |
569 |
1000 |
620 |
14 |
|
|
|
|
|
260 |
359 |
369 |
750 |
420 |
520 |
639 |
649 |
1000 |
700 |
16 |
150 |
239 |
259 |
500 |
300 |
300 |
399 |
409 |
750 |
460 |
600 |
719 |
729 |
1000 |
780 |
18 |
|
|
|
|
|
340 |
439 |
449 |
750 |
500 |
680 |
799 |
809 |
1000 |
860 |
20 |
190 |
279 |
299 |
500 |
340 |
380 |
479 |
489 |
750 |
540 |
760 |
879 |
889 |
1000 |
940 |
22 |
|
|
|
|
|
420 |
519 |
529 |
750 |
580 |
840 |
959 |
969 |
1200 |
1020 |
24 |
230 |
319 |
339 |
500 |
380 |
460 |
559 |
569 |
1000 |
620 |
920 |
1039 |
1049 |
1500 |
1100 |
26 |
|
|
|
|
|
500 |
599 |
609 |
1000 |
660 |
1000 |
1119 |
1129 |
1500 |
1180 |
28 |
270 |
359 |
379 |
750 |
420 |
540 |
639 |
649 |
1000 |
700 |
1080 |
1199 |
1209 |
1500 |
1260 |
30 |
|
|
|
|
|
580 |
679 |
689 |
1000 |
740 |
1160 |
1279 |
1289 |
1500 |
1340 |
32 |
310 |
399 |
419 |
750 |
460 |
620 |
719 |
729 |
1000 |
780 |
1240 |
1359 |
1369 |
1750 |
1420 |
34 |
|
|
|
|
|
760 |
759 |
769 |
1000 |
820 |
1320 |
1439 |
1449 |
1750 |
1500 |
36 |
350 |
439 |
459 |
750 |
500 |
700 |
799 |
809 |
1000 |
860 |
1400 |
1519 |
1529 |
1750 |
1580 |
38 |
|
|
|
|
|
740 |
839 |
849 |
1200 |
900 |
1480 |
1599 |
1609 |
2000 |
1660 |
40 |
390 |
479 |
499 |
750 |
540 |
780 |
879 |
889 |
1200 |
940 |
1560 |
1679 |
1689 |
2000 |
1740 |
42 |
|
|
|
|
|
820 |
919 |
929 |
1200 |
980 |
1640 |
1759 |
1769 |
2000 |
1820 |
44 |
430 |
519 |
539 |
750 |
580 |
860 |
959 |
969 |
1200 |
1020 |
1720 |
1839 |
1849 |
|
1900 |
46 |
|
|
|
|
|
900 |
999 |
1009 |
1200 |
1060 |
1800 |
1919 |
1929 |
|
1980 |
48 |
470 |
559 |
579 |
1000 |
620 |
940 |
1039 |
1049 |
1500 |
1100 |
1880 |
1999 |
2009 |
|
2060 |
50 |
|
|
|
|
|
980 |
1079 |
1089 |
1500 |
1140 |
1960 |
2079 |
2089 |
|
2140 |
52 |
510 |
599 |
619 |
1000 |
660 |
1020 |
1119 |
1129 |
1500 |
1180 |
2040 |
2159 |
2169 |
|
2220 |
54 |
|
|
|
|
|
1060 |
1159 |
1169 |
1500 |
1220 |
2120 |
2239 |
2249 |
|
2300 |
56 |
550 |
639 |
659 |
1000 |
700 |
1100 |
1199 |
1209 |
1500 |
1260 |
2200 |
2319 |
2329 |
|
2380 |
58 |
|
|
|
|
|
1140 |
1239 |
1249 |
1500 |
1300 |
2280 |
2399 |
2409 |
|
2460 |
60 |
590 |
679 |
699 |
1000 |
740 |
1180 |
1279 |
1289 |
1500 |
1340 |
2360 |
2479 |
2489 |
|
2540 |
62 |
|
|
|
|
|
1220 |
1319 |
1329 |
1750 |
1380 |
2280 |
2399 |
2409 |
|
2460 |
64 |
630 |
719 |
739 |
1000 |
780 |
1260 |
1359 |
1369 |
1750 |
1420 |
2520 |
2639 |
2649 |
|
2700 |
66 |
|
|
|
|
|
1300 |
1399 |
1409 |
1750 |
1460 |
2600 |
2719 |
2729 |
|
2780 |
68 |
670 |
759 |
779 |
1000 |
820 |
1340 |
1439 |
1449 |
1750 |
1500 |
2680 |
2799 |
2809 |
|
2860 |
70 |
|
|
|
|
|
1380 |
1479 |
1489 |
1750 |
1540 |
|
|
|
|
|
72 |
710 |
799 |
819 |
1000 |
860 |
1420 |
1519 |
1529 |
1750 |
1580 |
|
|
|
|
|
