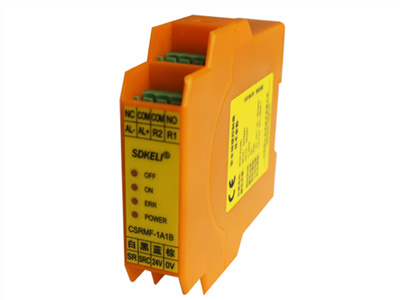

CSRMF型安全地毯控制器

產品介紹:CSRMF型安全地毯控制器應用于工業安全系統,可與安全地毯配套使用,增強設備安全系統的可靠性,構成更加安全的防護系統。

分享到:

產品特點

1、CSRMF型安全地毯控制器采用DC24V電源
2、2組常開觸點輸出
3、雙通道操作模式,可完成對地毯和控制器的自檢
4、具有電源指示燈和輸出狀態指示燈
5、通過擴展模塊,可以增加安全觸點的數量
6、輸出模式手動復位、自動復位可切換
7、帶有一路DC24V有源報警輸出,輸出模式可切換
8、電路中帶有自我監控的冗余電路

接線方式

將安全地毯的白黑藍棕四根線按照下圖接到控制器的白、黑、藍、棕四個端子上,13與14、23與24為常開觸點。2芯電源線標準線長1.5m,4芯輸出線標準線長2m

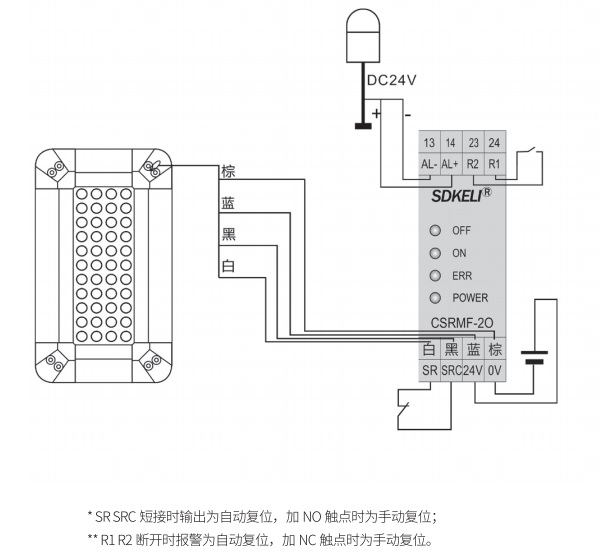

安全地毯控制器接線圖








參考標準 EN/IEC61496-1(Type4 ESPE)
執行標準 ISO 13849-1(Cat.4); 2014/30/EU(EMC指令); 2006/42/EC(機械安全指令)
環境溫度 工作 -10℃~55℃(無結霜及凝霧)
存儲 -30℃~70℃
環境濕度 工作 35%RH~85%RH
存儲 35%RH~95%RH
抗振能力 頻率10~55Hz,振幅0.35±0.05mm,X、Y及Z方向各20次
抗沖擊能力 加速度100m/s2,脈沖持續時間16ms,X、Y及Z方向各1000次
防護等級 IP50
電源電壓 DC24V±10%
功耗 ≤3W
響應時間 <20ms
安全輸出 2組繼電器常開觸點
負載能力 AC15:5A/250V
DC13:   5A/24V
上電啟動時間 <1s
檢測功能 上電自檢
工作過程中實時自檢
保護電路 過壓過流保護
狀態指示 POWER:黃色,上電時亮
ERR:紅色,地毯故障時亮
ON:綠色,輸出繼電器吸合時亮
OFF:紅色,輸出繼電器釋放時亮
介電強度 AC1500V,60s無擊穿或閃絡
實現功能 安全地毯的實時監控
控制輸出的復位形式設置;報警輸出的復位形式設置
繼電器壽命 電氣壽命:≥100萬次
機械壽命:≥1000萬次

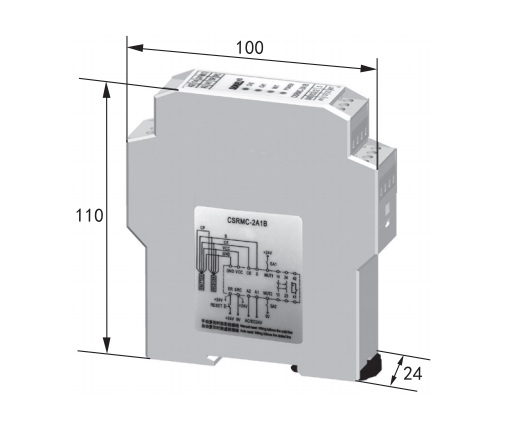

外形尺寸 110×100×24(采用免鎖螺絲可封插式端子臺時尺寸為110×115×24)

安全地毯控制器規格型號:
安全地毯控制器規格型號圖
